冷弯薄壁型钢立柱截面规格众多,尺寸繁杂。秦博士对其进行了梳理归类,主要把握以下几个原则:
- 立柱截面分为美国标准和澳洲标准。按照立柱截面高度区分,美国标准分为:70mm,90mm和140mm;澳洲标准分为:75mm,100mm。
- 通常的编号方式为:截面类型+截面高度+截面厚度。
如:C9008
C: 代表截面类型为卷边槽钢;P:代表截面类型为槽钢。
90:代表立柱截面高度为90mm
08:代表立柱材料厚度为0.8mm
- 对于立柱截面,通常的厚度为:0.75mm,0.8mm,1mm,1.2mm,1.5mm。
- 下表列出了美国标准和澳洲标准立柱截面的尺寸。
美国标准截面尺寸

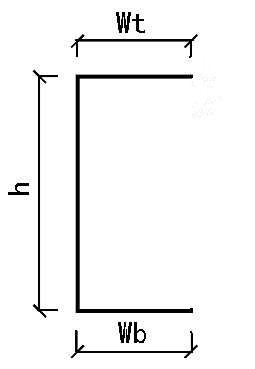

名称 | h | Wt | Wb | I | 厚度 | 米重 |
(mm) | (mm) | (mm) | (mm) | (mm) | (kg/m) | |
70截面 | ||||||
C7008 | 69.00 | 35.00 | 33.40 | 10 | 0.80 | 0.943 |
C7010 | 69.00 | 35.00 | 33.00 | 10.6 | 1.00 | 1.177 |
C7012 | 69.00 | 35.00 | 32.60 | 11.3 | 1.20 | 1.412 |
C7015 | 69.00 | 35.00 | 31.85 | 12.35 | 1.50 | 1.764 |
P7008 | 70.60 | 41.40 |
|
|
0.80 | 0.943 |
P7010 | 71.00 | 41.50 |
|
|
1.00 | 1.18 |
P7012 | 71.40 | 41.50 |
|
|
1.20 | 1.415 |
P7015 | 72.20 | 41.60 |
|
|
1.50 | 1.772 |
90截面 | ||||||
C9008 | 90.00 | 35.00 | 33.00 | 10.3 | 0.80 | 1.076 |
C9010 | 90.00 | 35.00 | 33.00 | 10.8 | 1.00 | 1.345 |
C9012 | 90.00 | 35.00 | 33.00 | 11.4 | 1.20 | 1.616 |
C9015 | 90.00 | 35.00 | 33.00 | 12.4 | 1.50 | 2.026 |
P9008 | 91.60 | 41.40 |
|
|
0.80 | 1.075 |
P9010 | 92.00 | 41.60 |
|
|
1.00 | 1.346 |
P9012 | 92.40 | 41.60 |
|
|
1.20 | 1.613 |
P9015 | 93.20 | 41.60 |
|
|
1.50 | 2.019 |
140截面 | ||||||
C14008 | 140.00 | 50.00 | 48.00 | 10.3 | 0.80 | 1.578 |
C14010 | 140.00 | 50.00 | 48.00 | 10.8 | 1.00 | 1.973 |
C14012 | 140.00 | 50.00 | 48.00 | 11.4 | 1.20 | 2.368 |
C14015 | 140.00 | 50.00 | 48.00 | 12.4 | 1.50 | 2.968 |
P14008 | 141.60 | 56.40 |
|
|
0.80 | 1.577 |
P14010 | 142.00 | 56.50 |
|
|
1.00 | 1.973 |
P14012 | 142.40 | 56.50 |
|
|
1.20 | 2.366 |
P14015 | 143.20 | 56.60 |
|
|
1.50 | 2.961 |
澳洲标准截面尺寸
名称 | h | Wt | Wb | I | 厚度 | 米重 |
(mm) | (mm) | (mm) | (mm) | (mm) | (kg/m) | |
75截面 | ||||||
C7575 | 75 | 40 | 38 | 8 | 0.75 | 0.99 |
C7510 | 75 | 40 | 38 | 8 | 1.00 | 1.31 |
P7575 | 78 | 43 | 43 |
|
0.75 |
|
P7510 | 78 | 43 | 43 |
|
1.00 |
|
100截面 | ||||||
C10010 | 100 | 51 | 49 | 12 | 1.00 | 1.72 |
P10010 | 104 | 45 | 45 |
|
1.00 |
|
美国标准立柱力学特性
名称 | A(面积) | Ix(惯性矩) | Wx(截面模量) |
(mm2) | (mm4) | ( mm3) | |
70截面 |
|||
C7008 | 120 | 92661 | 2658 |
C7010 | 150 | 114494 | 3276 |
C7012 | 180 | 135902 | 3878 |
C7015 | 225 | 166730 | 4735 |
P7008 | 120.135 | 21698 | 728 |
P7010 | 150.283 | 27138 | 910 |
P7012 | 180.237 | 32370 | 1088 |
P7015 | 255.703 | 40402 | 1358 |
90截面 |
|||
C9008 | 137.024 | 171307 | 3763 |
C9010 | 171.308 | 212828 | 4676 |
C9012 | 205.844 | 254075 | 5582 |
C9015 | 258.118 | 315349 | 6929 |
P9008 | 136.935 | 23547 | 755 |
P9010 | 171.483 | 29641 | 949 |
P9012 | 205.437 | 35118 | 1128 |
P9015 | 255.203 | 43810 | 1408 |
140截面 |
|||
C14008 | 201.024 | 603528 | 8554 |
C14010 | 251.308 | 751947 | 8554 |
C14012 | 301.604 | 899337 | 12747 |
C14015 | 378.118 | 1121954 | 15903 |
P14008 | 200.935 | 62334 | 1433 |
P14010 | 251.283 | 77938 | 1791 |
P14012 | 301.437 | 93097 | 2142 |
P14015 | 377.203 | 116183 | 2674 |
澳洲标准立柱力学特性
名称 | A(面积) | Ix(惯性矩) | Wx(截面模量) |
(mm2) | (mm4) | mm3) | |
75截面 |
|||
C7575 | 122.3 | 112700 | 2998 |
C7510 | 168.1 | 147800 | 3945 |
P7575 |
|
|
|
P7510 |
|
|
|
100截面 |
|||
C10010 | 216.0 | 362000 | 7102 |
P10010 |
|
|
|
