对带端柱的剪力墙,边框柱在剪力墙平面内是墙体的组成部分,不应按框架柱考虑;在剪力墙平面外的边框柱属于框架柱,其与剪力墙平面外的框架梁共同组成抗侧结构,抵抗另一方向的水平荷载。

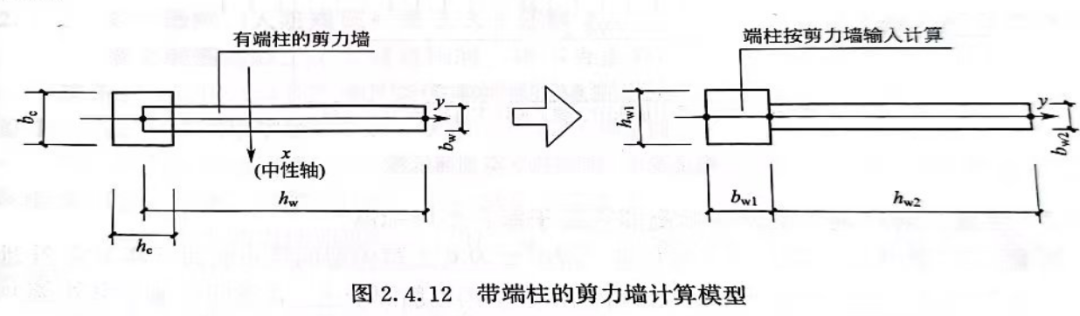

程序分析时,端柱可按框架柱单元(杆单元)建模,杆单元节点与墙体壳单元端部节点耦合,可近似考虑端柱与剪力墙的协同工作,一般情况下(墙肢截面高度较大时),按图2.4.12所示两种模型计算的剪力墙面内刚度误差在工程允许精度范围内。
设计时,在剪力墙平面内,可先将端柱与剪力墙的单工况荷载在组合墙体中性轴进行叠加,得到组合截面内力,再进行荷载组合,然后进行组合截面配筋设计。在剪力墙平面外,端柱仍可按框架柱进行单独分析与设计。边框柱在剪力墙平面内按剪力墙(边框柱T形截面或工字形截面的边缘构件)截面承载力计算方法确定纵向受力钢筋,平面外按截面承载力计算方法确定纵向受力钢筋,最终配筋为二者叠加结果,并应满足剪力墙边缘构件、框架柱二者的最不利构造要求。
应该注意,统计框架与剪力墙分担的剪力、倾覆力矩比例时,可将框架柱面外的剪力和倾覆力矩统计到框架部分目前常用设计软件都已具备上述功能,如YJK软件中的“墙配筋设计考虑端柱”选项。
